.png) 原标题：铝合金制动钳金属型重力铸造工艺的多目标优化 摘要 利用数值模拟对铝合金制动钳金属型重力铸造过程进行分析，预测了钳体中缩松缩孔缺陷的分布情况，并分析其形成原因，改进了冷却方案，基于正交试验对工艺参数进行了多目标优化。得到最优工艺参数为：浇注时间28 s、浇注温度700 ℃、模具预热温度300 ℃、冷却水温度35 ℃。结果表明，优化后的制动钳铸件无缩松缩孔缺陷。通过生产试制验证了此优化工艺的可行性。 近年来，新能源汽车得到飞速发展，但是新能源汽车的续航里程仍是瓶颈，同时碳中和已成为全球范围内应对气候变化的长期发展战略。因此无论是在传统汽车节能减排的要求下，还是新能源汽车克服里程焦虑以及碳中和等环保目标的推动下，汽车轻量化技术已成为世界汽车工业发展的趋势，如铝合金和镁合金等轻量化材料也已逐渐被广泛应用于汽车零部件的生产中。制动钳是汽车制动系统中最主要的受力部件，其材质一般为球墨铸铁，大多通过砂型铸造得到，质量较大，表面较为粗糙且容易出现铸造缺陷。相比于砂型铸造的球墨铸铁制动钳，通过金属型重力铸造制成的铝合金制动钳具有质量更小，表面较为光洁、组织致密等优点。本文针对某车用铝合金制动钳，通过magmasoft软件对其金属型重力铸造成形过程进行模拟分析，采用正交试验法对工艺参数进行多目标优化，以期提高铸件的成形质量。 1原始工艺分析 1.1 数值模拟模型建立 按金属型重力铸造的工艺要求，通过catia软件建立铝合金制动钳浇注系统的三维模型，如图1所示，设计为一模两件式浇注工艺方案。单个制动钳铸件质量为3.744 kg，三维尺寸为296 mm×152 mm×130 mm。由于该型铝合金制动钳为整体型固定式，结构较为复杂，主体壁厚为9~45 mm不等，壁厚不均匀，其中两侧活塞孔处所在的部位厚度较厚。为使钳体两侧能够得到铝合金液补缩并使铸件实现顺序凝固，采用侧注式浇注系统，在钳体两侧设置内浇道，并在其两侧上方添加冒口以增强浇注系统的补缩能力，同时为避免铸件充型过程中产生卷气和夹渣等铸造缺陷，设计了三维尺寸为130 mm×80 mm×5 mm的10×10-6滤网片。将建立好的三维模型以stl格式导出，并导入到magmasoft软件中，在网格划分模块采用有限差分法进行自动网格划分，根据试验将网格数设置为3 900 000。
图1 浇注系统三维模型 1.2 材料及工艺参数设置 制动钳材料为a356铝合金，其热物性参数如表1所示。模具采用h13钢。制动钳壁厚不均匀，采用金属型重力铸造成形时，为避免钳体薄壁部分过早凝固而使后续难以补缩，造成冷隔和浇不足等铸造缺陷，应适当提高浇注温度和模具预热温度，故设置初始浇注温 度为740 ℃，模具预热温度为340 ℃。同时设置初始浇注时间为22 s。设定金属液与模具之间的传热系数为2 000 w/（㎡·k），模具间的传热系数为3 500 w/（㎡·k），为便于制动钳铸件活塞孔等部位的成形，在模具内放置有砂芯，设定砂芯与金属液、模具与砂芯之间的传热系数分别为1 000 w/（㎡·k）和300 w/（㎡·k），初始冷却方式为室温20 ℃自然冷却。

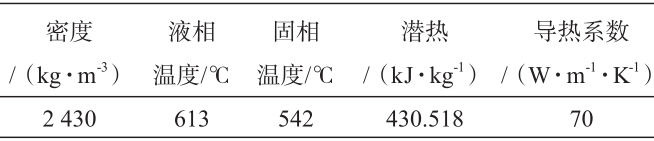

表1 a356铝合金的热物性参数 1.3 原始工艺数值模拟结果分析 图2是制动钳铸件在原始工艺下凝固过程中的固相率变化，模拟结果表明，铸件整体上有呈顺序凝固的趋势，即从钳体顶端和两侧薄壁处先凝固，并逐渐向两侧活塞孔所在厚壁处凝固。但由于活塞孔两侧部位较为厚大，传热困难，容易出现孤立液相区，在凝固时间为74.49 s和136.73 s时分别出现如图中圈出部位所示的孤立液相区，由于是采用一模两件工艺，故图中的孤立液相区呈对称分布。在金属型重力铸造的铸件凝固过程中，孤立液相区无法通过重力作用和冒口进行补缩，随着凝固过程体积的收缩将会出现缩松缩孔缺陷。

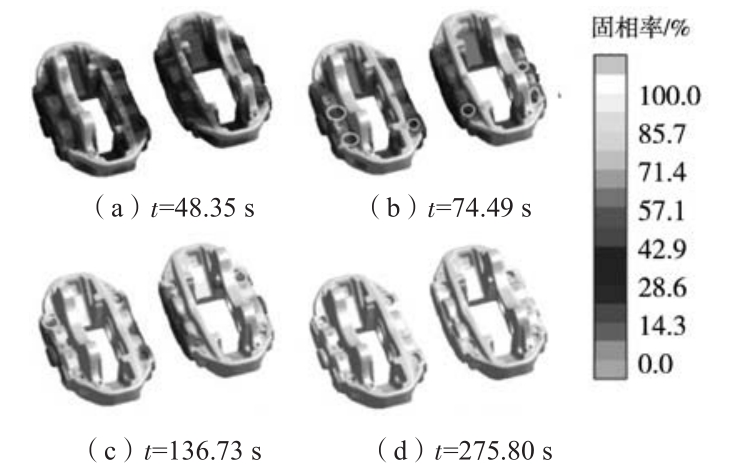

图2 铸件凝固过程中的固相率变化 2优化分析 2.1 冷却优化 通过对原始工艺方案数值模拟结果凝固过程中固相率的分析，铸件在凝固过程中出现了孤立液相区，不能实现顺序凝固，因此需要对钳体两侧活塞孔所在厚壁处的孤立液相区强化冷却，加快该部位的凝固速度从而改善凝固温度梯度，使其能够顺序凝固。图3是强化的冷却系统，冷却管路的直径和流量根据缩松缩孔缺陷的体积大小进行设置，各管路的开闭时间结合凝固过程中的温度和固相率变化确定，初始冷却水温度为25 ℃，表2是具体的初始冷却方案参数。在实际生产中，模具的水冷却系统是通过内外部管道连接形成闭合回路结构，其中冷却系统设备的控制采用单独的水路控制阀和流量控制阀，使每个冷却水通道的冷却水流速可以通过调节阀和流量计精确地调节和显示，从而实现冷却水的流速大小和开关闭时刻的控制。冷却水温度则可通过比例阀调节混合冷水与冷却回水，以达到要求的温度。
表2 初始冷却方案参数

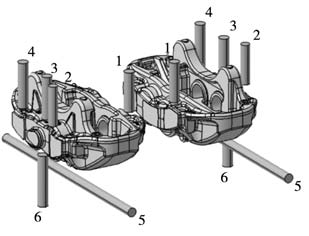

图3 冷却系统 2.2 基于正交试验的工艺参数优化 在原始工艺方案基础上添加冷却措施后，利用正交试验设计进行工艺参数的多目标优化。根据经验，浇注时间、浇注温度、模具预热温度和冷却水温度是金属型重力铸造工艺的重要参数，对铸件成形质量有显著影响，因此选取上述4个因素作为优化参数，并对每个因素在合适范围内设置4个水平，得到如表3所示的正交试验因素水平表，采用正交表l16（44）进行试验方案设计。

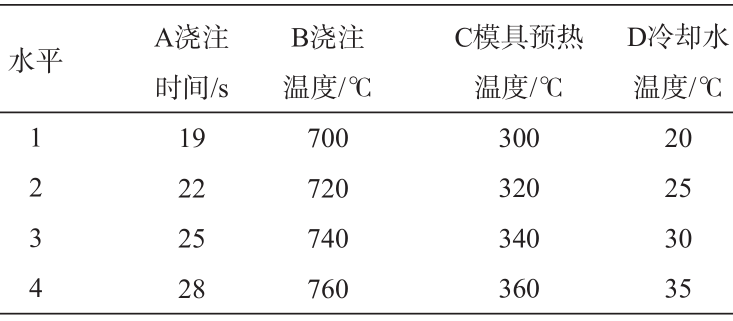

表3 正交试验的因素和水平 本文以缩松缩孔缺陷和二次枝晶间距作为对铸件质量的评价指标。缩松缩孔缺陷是制动钳铸件主要的内部缺陷，其直接影响铸件的力学性能和疲劳寿命。本文缩松缩孔缺陷的评判值是在考虑局部温度梯度和冷却速度的基础上，引入局部凝固时间的适用于预测铝合金铸件中的缩松缩孔缺陷的判据式：
图4 缩松缩孔评判值的取值示例

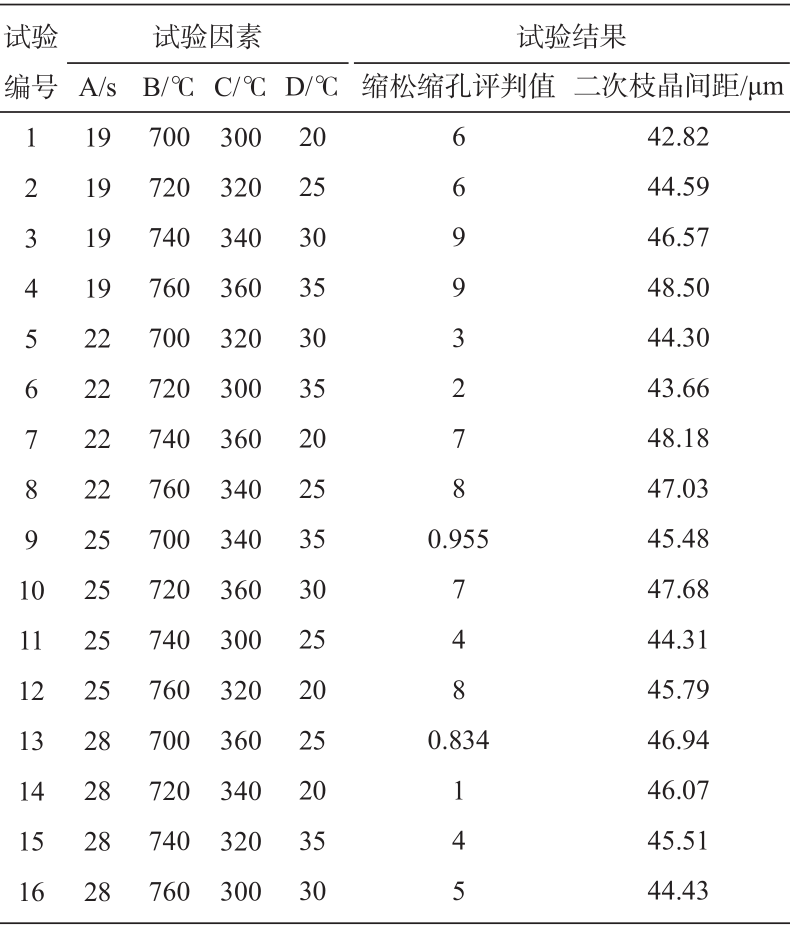

表4 正交试验结果 2.3 工艺参数对评价指标的影响 为了揭示各因素对评价指标的影响规律，并确定各因素的优水平，基于正交试验的结果，进行均值和极差分析，结果如表5所示。 根据表5均值与极差分析的结果，缩松缩孔评判值随着浇注时间的增加而减小，随着浇注温度的升高而增大，而随着模具预热温度和冷却水温度的变化呈现出波动变化，各因素对缩松缩孔缺陷的影响权重排序为：浇注温度＞浇注时间＞冷却水温度＞模具预热温度。二次枝晶间距随着浇注时间的增加而先增大后减小，随着浇注温度和模具预热温度以及冷却水温度的升高而增大，各因素对二次枝晶间距影响权重的排序为模具预热温度＞浇注温度＞浇注时间＞冷却水温度。

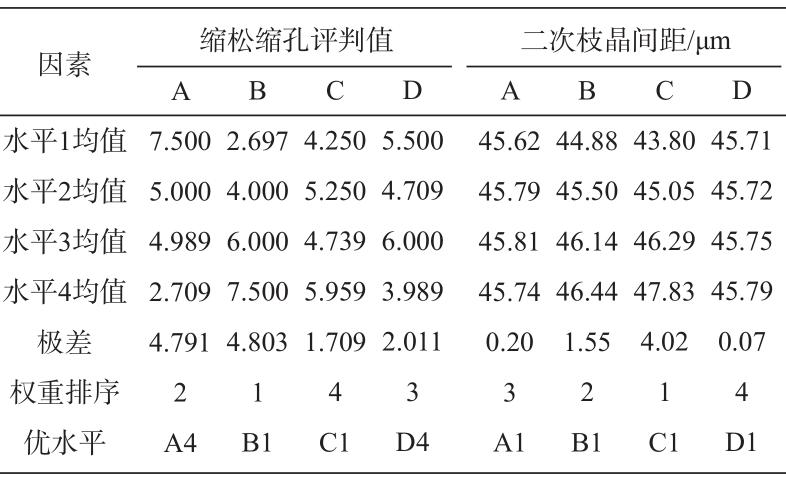

表5 均值和极差分析表 2.4 优化方案的确定及试制验证 基于对上述工艺参数对评价指标的影响规律分析，确定的优化方案如下： （1）缩松缩孔缺陷是实际铸件生产过程中首先需解决的铸造缺陷，工艺方案应首先保证铸件中无缩松缩孔缺陷，使缩松缩孔评判值最小的工艺组合方案为a4b1c1d4。在确保铸件没有缩松缩孔缺陷的同时，二次枝晶间距应当越小越好，以提高铸件的力学性能。根据极差分析的结果，模具预热温度对二次枝晶间距的影响最大，而对缩松缩孔评判值的影响最小。由于模具预热温度对减小二次枝晶间距和缩松缩孔缺陷的最优水平均为c1，因此可将工艺参数组合a4b1c1d4作为第一组优化方案。（2）正交试验的结果中有两组工艺参数组合没有缩松缩孔缺陷，分别是第9组（a3b1c3d4）和第13组（a4b1c4d2），因此可将该两组的工艺方案分别作为第二组和第三组优化方案进行比较。 上述的优化方案数值模拟的结果如表6所示。3个优化方案的缩松缩孔评判值均小于1，即均不发生缩松缩孔缺陷。其中方案1的缩松缩孔评判值最小，且对应的二次枝晶间距也最小，因此，综合上述分析，将方案1（a4b1c1d4）作为最优工艺方案，即浇注时间为28 s，浇注温度为 700 ℃，模具预热温度为300℃，冷却水温度为 35℃。

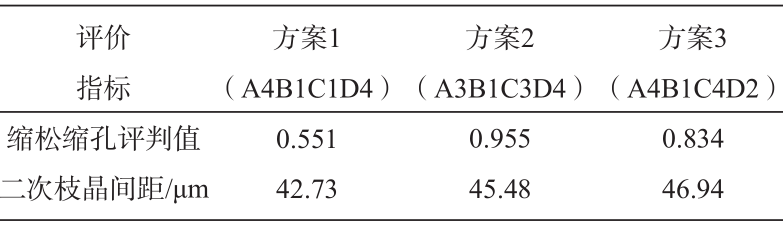

表6 优化方案结果对比 依据最优工艺方案进行生产试制，得到图5所示的含浇注系统的制动钳铸件成品，可见在此金属型重力铸造工艺方案下能够得到充型完整且表面光洁的铸件。经检验，制动钳铸件成形质量较高，没有缩松缩孔缺陷，符合预期效果，从而验证了此优化工艺方案的可行性。
图5 含浇注系统的制动钳铸件成品 3结论 （1）通过铝合金制动钳金属型重力铸造过程的数值模拟，对凝固过程的固相率进行分析，预测了制动钳体中缩松缩孔缺陷的可能分布情况，并在分析其形成原因后进行冷却优化。 （2）针对本文研究的铝合金制动钳，基于正交试验，得到了各工艺参数对制动钳成形质量评价指标的影响规律，并综合分析确定了其金属型重力铸造的最优工艺方案，即浇注时间28 s，浇注温度700℃，模具预热温度300 ℃，冷却水温度35 ℃。 （3）相比于初始工艺方案，优化后的方案在消除了缩松缩孔缺陷的同时，二次枝晶间距也减小到42.73，最终通过生产试制验证了优化方案的可行性。 （4）采用文中优化工艺生产的铝合金制动钳铸件，其工艺出品率为59%。如果需要进一步提高工艺出品率，可采用低压铸造或挤压铸造等其他特种铸造方法。
